PRODUCT- 取扱商品 -

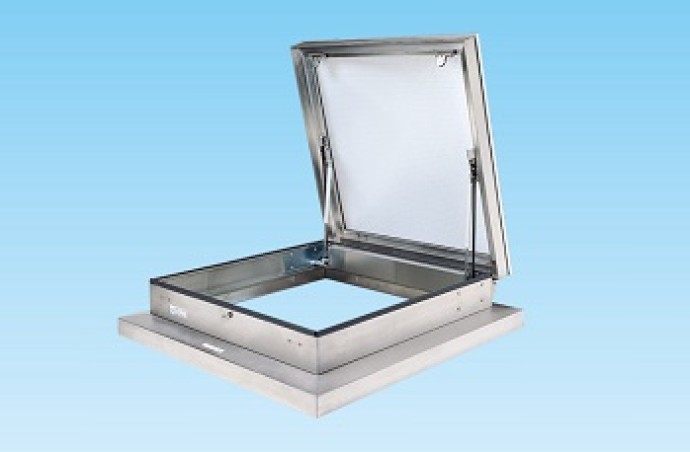

NS-LHLsus-A/PC（ステンレス製）
・ステンレス製の固定フレーム、開閉部フレームで耐火建築物に最適
・開放機構はトーションバーを採用し大幅に開放角度をアップ。
・ステンレス製はヘアライン仕上げで美観を引き立てます。
・採光部は額縁全周押え方式により安定した固定。
・ワイヤーの取出口を左右自由に選択できます。
・建築基準法に適合した排煙と自然換気、採光の機能を持つドームです。
・ワンタッチのボタン操作で速やかに75°まで全開します。
・採光部は、下表の採光部材表中から選べます。
商品概要

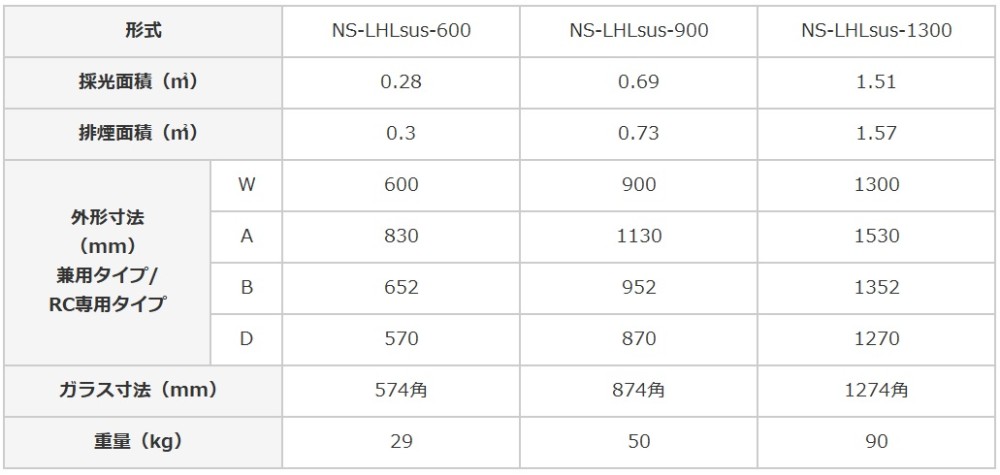

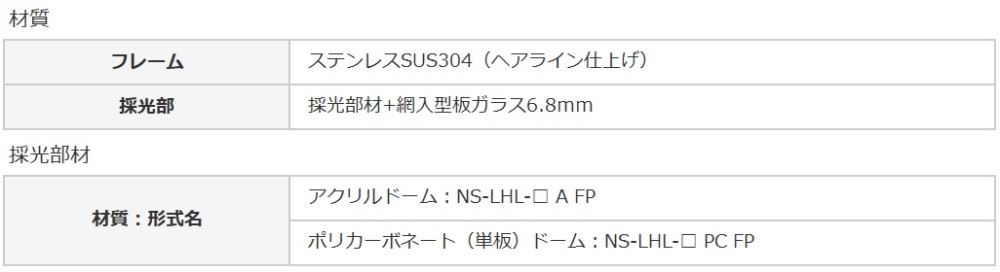

仕様

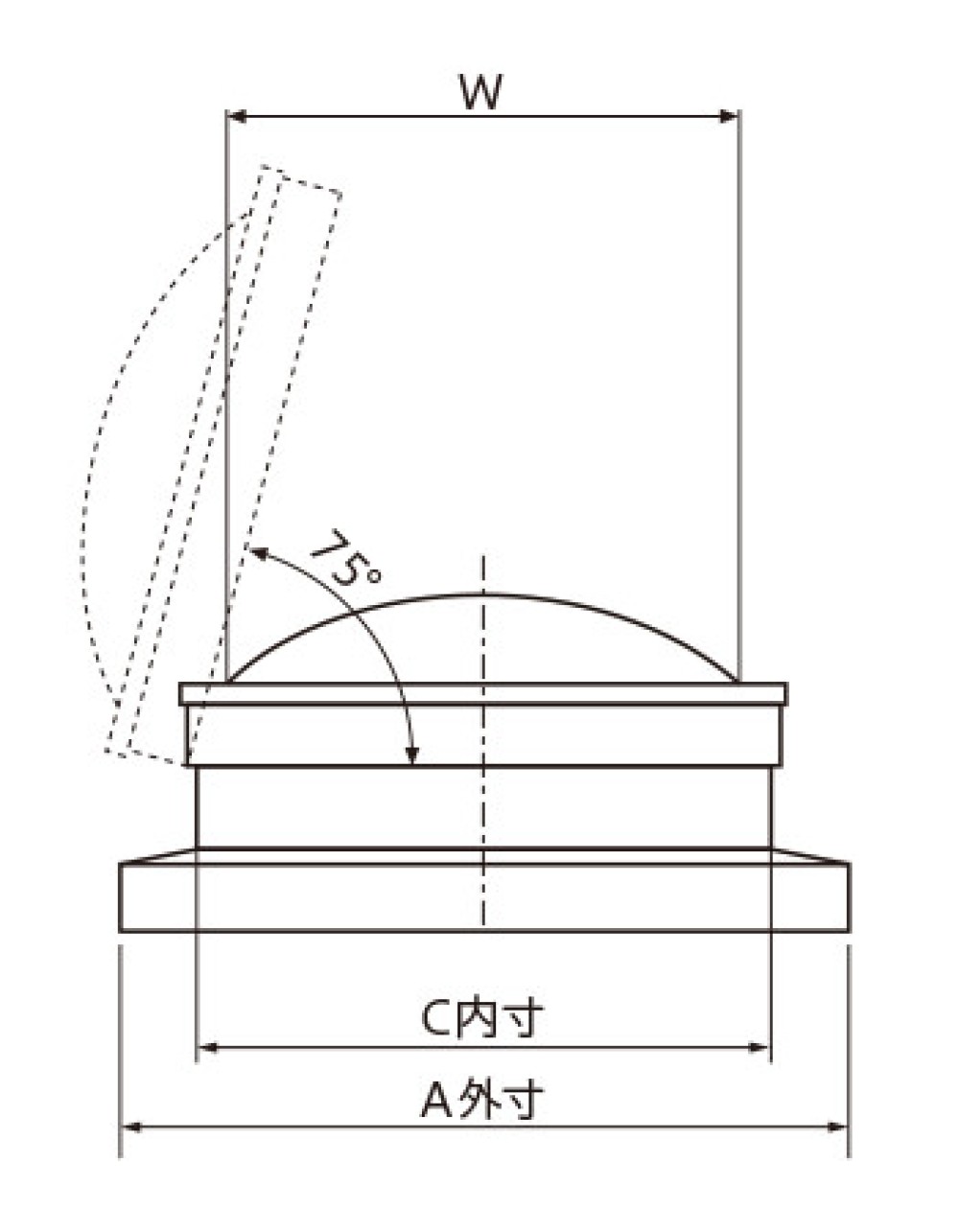

【NS-LHLsus】外形寸法図
【NS-LHLsus】折版取付参考図

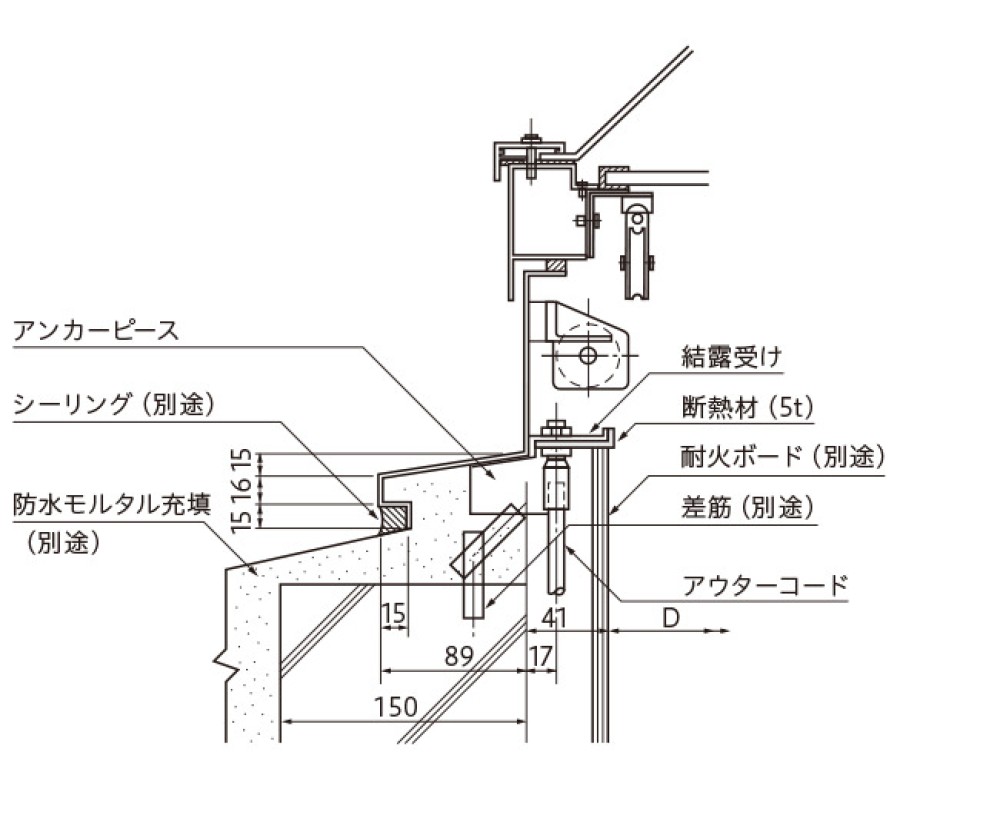

【NS-LHLsus】RC取付参考図
×
| 寸法等 | 図面データ概要 | ファイル名 | ダウンロード |
|---|
- 著作権・免責・使用権・内容変更についてのご注意
-
- CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
- CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
- CADデータについて、弊社の事前の承諾なく 1）営利目的で使用すること 2）他のネットワークへの転籍 3）雑誌などに許可なく記載することにつきましては、かたくお断り致します。
- CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
- CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
- CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。
×
| 寸法等 | 図面データ概要 | ファイル名 | ダウンロード |
|---|
