特長
1）引き戸のような戸袋スペースが不要なので広く開放感のある間口を確保できます。
2）床面に溝やガイドレールがないフラットフロア構造です。
3）ドア質量、気圧差などの外力の大きさに関係なく作動フィーリングが一定となるように駆動力の自動調整を行います。
4）ドアエンジン2 台仕様の場合、2 枚のドアは自動的に同期作動となるため、同期調整は不要です。また、戸先部分の合いじゃくり仕様も可能です。

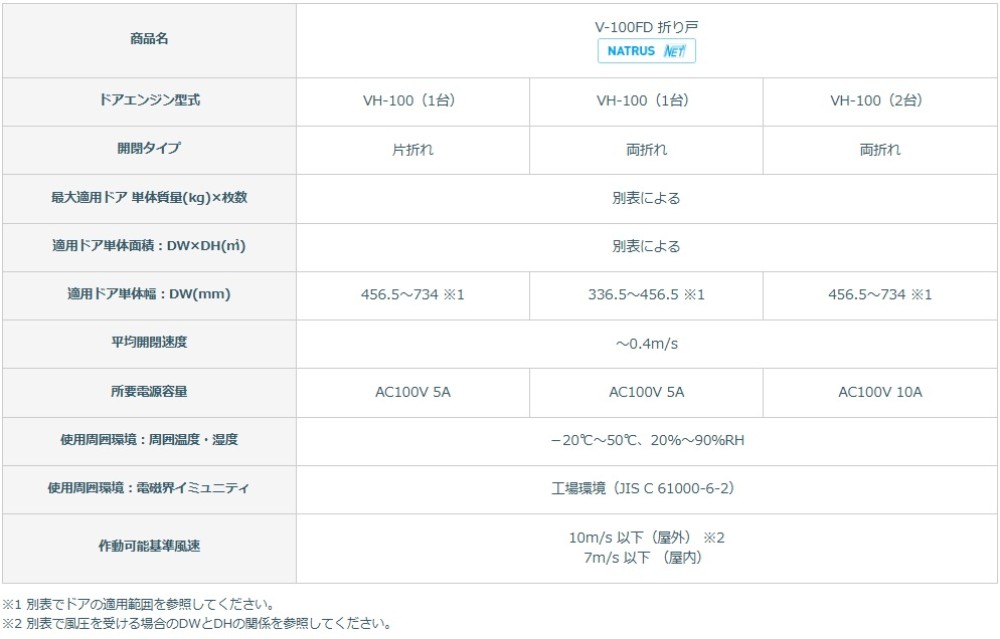

仕様

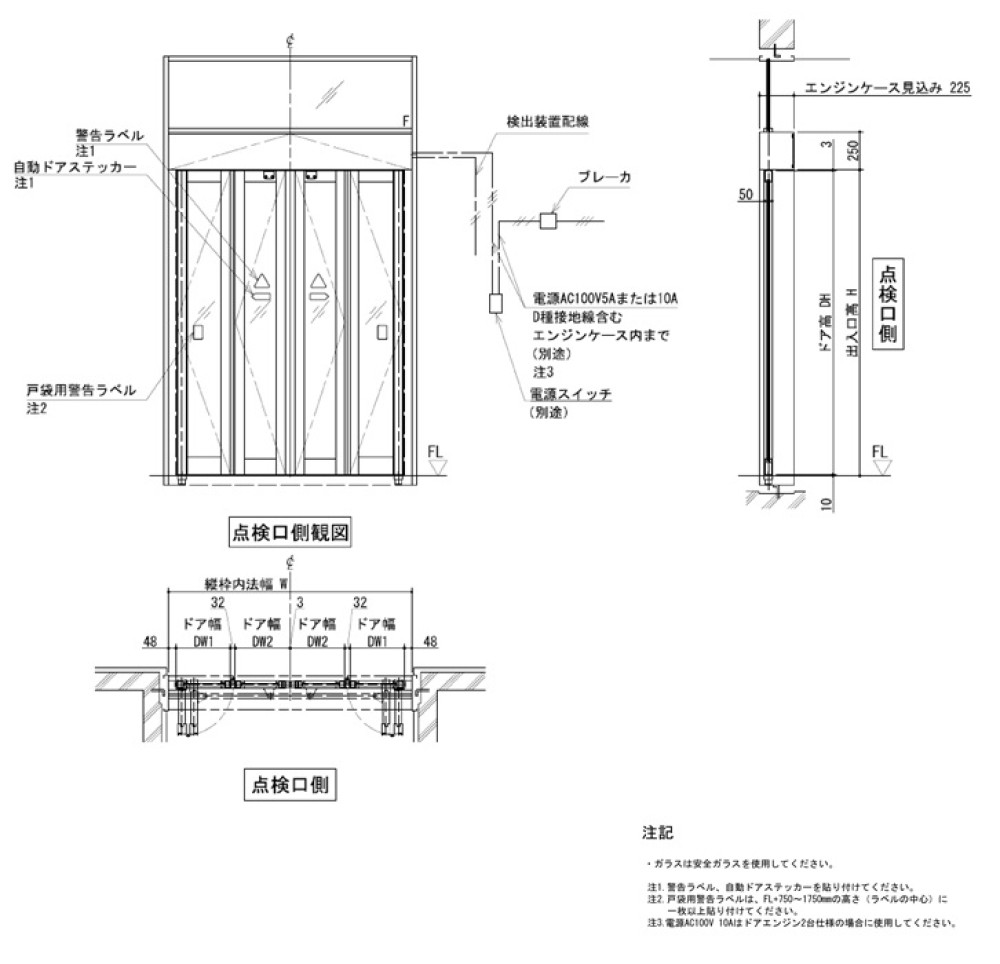

姿図（両折れ）
参考値（別表）
V-100FD PDFデータ
×
| 寸法等 | 図面データ概要 | ファイル名 | ダウンロード |
|---|---|---|---|
| 最大適応ドア単体質量：〜55kg 駆動部：無目内蔵型 |
V-100FD 折り戸納まり参考図 | V-100FD | ダウンロード |
- 著作権・免責・使用権・内容変更についてのご注意
-
- CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
- CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
- CADデータについて、弊社の事前の承諾なく 1）営利目的で使用すること 2）他のネットワークへの転籍 3）雑誌などに許可なく記載することにつきましては、かたくお断り致します。
- CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
- CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
- CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。
V-100FD CADデータ
×
| 寸法等 | 図面データ概要 | ファイル名 | ダウンロード |
|---|---|---|---|
| 最大適応ドア単体質量：〜55kg 駆動部：無目内蔵型 |
V-100FD 折り戸納まり参考図 | V-100FD | ダウンロード |
