【スライダー７０】見込み寸法70ｍｍと小さくコンパクト

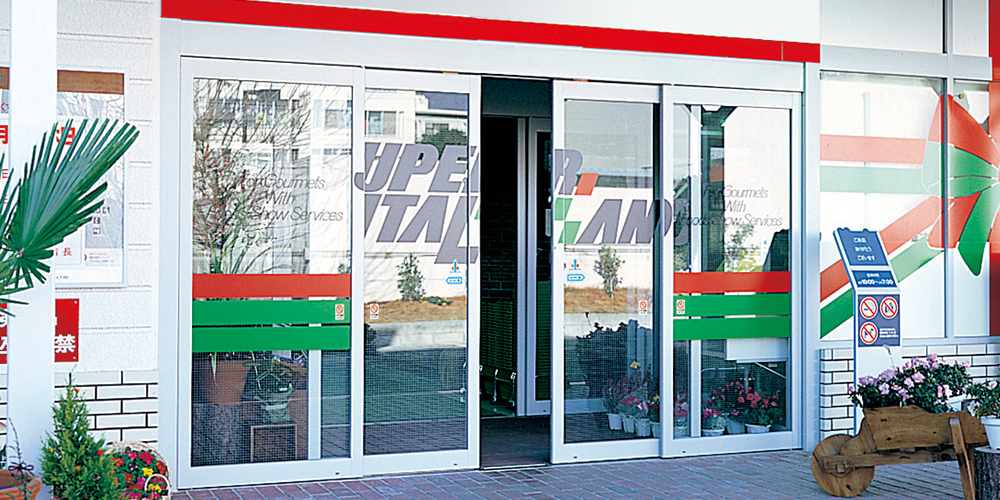

低層ストアフロント用70mm見込み規格型アルミサッシの無目内部に納まるコンパクトな内蔵型ドアエンジン。

SEE MORE

特長

1)高性能と小型化を両立した先進設計
2)高度な制御ソフトを搭載したマイクロコンピュータを内蔵したメインコントローラ
3)耐久性に富むブラシレス直流モータが余裕のパワーとスムーズな通行性を実現

SEE MORE

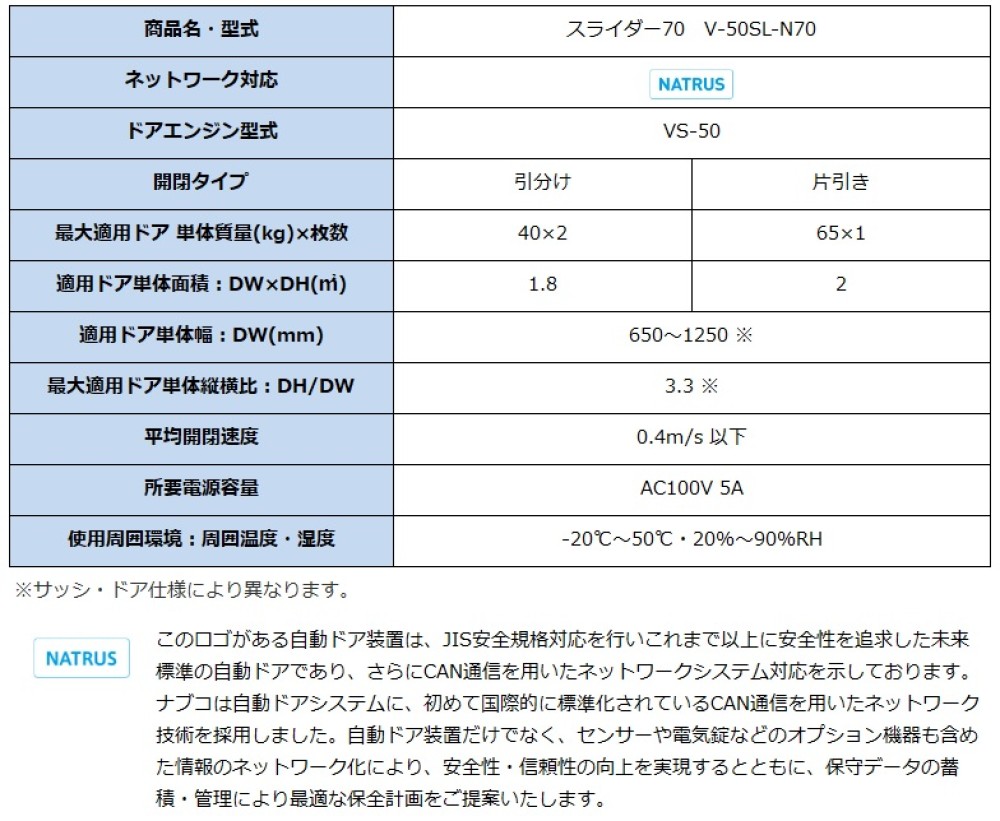

仕様


クリック->「ＮＡＴＲＵＳ」安全性を追求した未来標準の自動ドア

SEE MORE

姿図：引分け

縦断面図

スライダー70 PDFデータ

×
寸法等 図面データ概要 ファイル名 ダウンロード
最大適応ドア単体質量(kg)：片引き〜65　引分け〜40
納まり等：70mm見込		 スライダー70内蔵納まり参考図（姿図） V-50SL-N70_full ダウンロード
