ナブコ防火戸(60SUS)　FEA1101/1102/1103/1104

ステンレスフレームと低膨張防火ガラスを組み合わせた特定防火設備です。
通常は引き戸式自動ドアとして快適な通行性を有し、火災が発生すると自動的に閉鎖、防火戸としての機能を発揮します。

SEE MORE

特長

SEE MORE

1) 60分間の防火性能を有する国土交通大臣認定商品
2) 高い耐火性能を持つ低膨張防火ガラスを装着
3) スマートなデザインのステンレスフレームで、 さまざまな空間デザインに応える洗練された納まり
4) 人にやさしい安全安心設計（開口部バリアフリー仕様／ガラス飛散防止フィルム貼り対応）
5) 火災時は、感知器と連動して自動閉鎖：手動開放力も軽く、避難口にも設置可能

SEE MORE

基本納まり

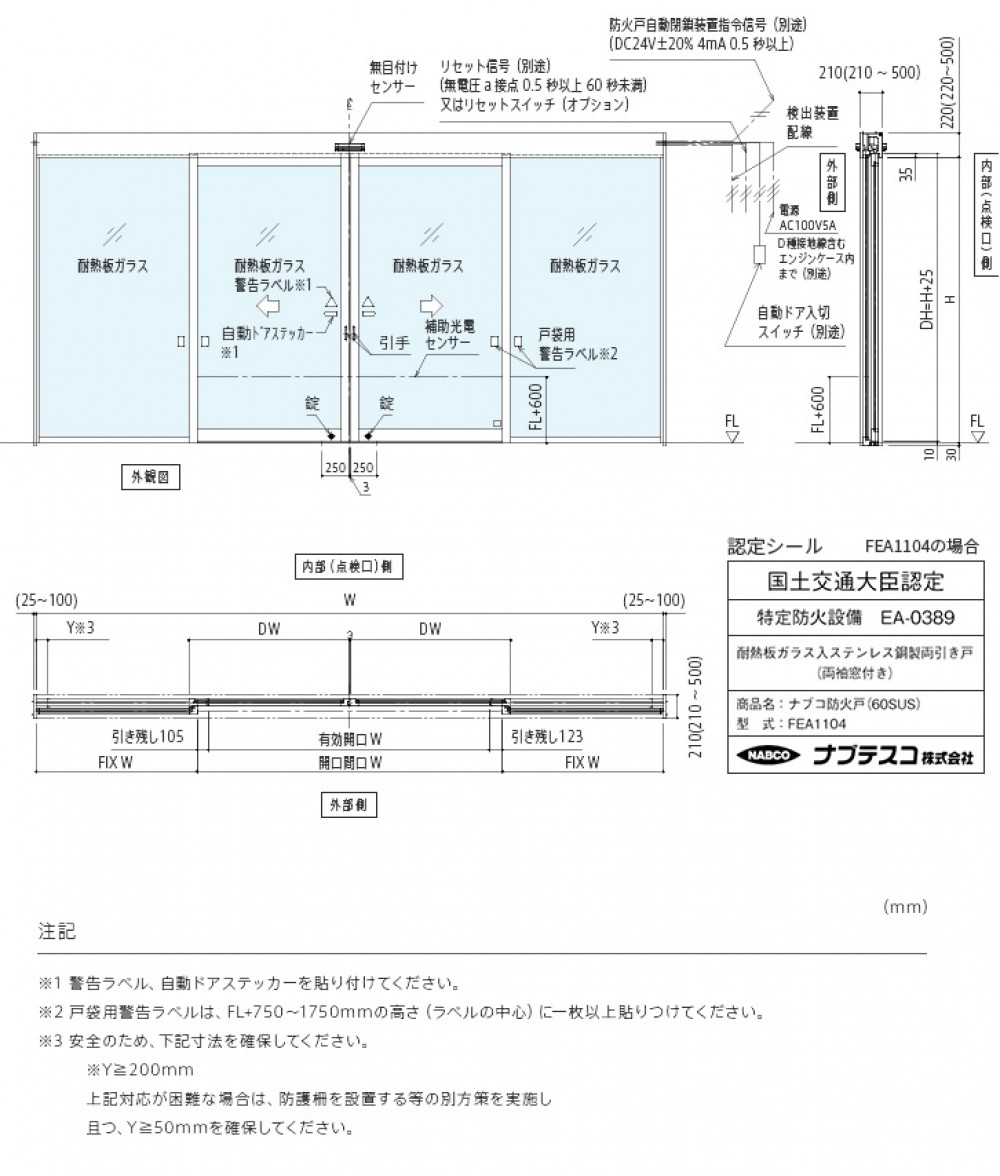

納まり図（FEA1104）

仕様

メーカーサイトの
商品情報

ナブコ防火戸(60SUS)　FEA1101/1102/1103/1104　PDFデータ

×
寸法等 図面データ概要 ファイル名 ダウンロード
最大サッシ開口間口寸法W×H(mm): 5733×2605 引分け 用途：特定防火設備 ナブコ防火戸FEA1104（ステンレス製・袖FIX）納まり参考図 fea1104_full ダウンロード
最大サッシ開口間口寸法W×H(mm): 5733×2605 引分け 用途：特定防火設備 ナブコ防火戸FEA1102（ステンレス製・袖壁）納まり参考図 fea1102_full ダウンロード
最大サッシ開口間口寸法W×H(mm): 2850×2605 片引き 用途：特定防火設備 ナブコ防火戸FEA1103（ステンレス製・袖FIX）納まり参考図 fea1103_full ダウンロード
最大サッシ開口間口寸法W×H(mm): 2850×2605 片引き 用途：特定防火設備 ナブコ防火戸FEA1101（ステンレス製・袖壁）納まり参考図 fea1101_full ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • CADデータについて、弊社の事前の承諾なく 1）営利目的で使用すること 2）他のネットワークへの転籍　3）雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。
×
寸法等 図面データ概要 ファイル名 ダウンロード
最大サッシ開口間口寸法W×H(mm): 5733×2605 引分け 用途：特定防火設備 ナブコ防火戸FEA1104（ステンレス製・袖FIX）納まり参考図 fea1104_full ダウンロード
最大サッシ開口間口寸法W×H(mm): 5733×2605 引分け 用途：特定防火設備 ナブコ防火戸FEA1102（ステンレス製・袖壁）納まり参考図 fea1102_full ダウンロード
最大サッシ開口間口寸法W×H(mm): 2850×2605 片引き 用途：特定防火設備 ナブコ防火戸FEA1103（ステンレス製・袖FIX）納まり参考図 fea1103_full ダウンロード
最大サッシ開口間口寸法W×H(mm): 2850×2605 片引き 用途：特定防火設備 ナブコ防火戸FEA1101（ステンレス製・袖壁）納まり参考図 fea1101_full ダウンロード
著作権・免責・使用権・内容変更についてのご注意
  • CADデータ一式の著作権および所有権は、ナブテスコ株式会社が所有しております。
  • CADデータの一部または全部を弊社に無断でコピーすることは、法律で禁止されています。
  • CADデータについて、弊社の事前の承諾なく 1）営利目的で使用すること 2）他のネットワークへの転籍　3）雑誌などに許可なく記載することにつきましては、かたくお断り致します。
  • CADデータのご使用で生じた直接的、間接的な損害・問題に対して弊社は一切の責任を負いかねますので、予めご了承下さい。
  • CADデータのダウンロードは、お客様の責任において行って頂きますようお願い致します。
  • CADデータは、商品の改良・統廃合などにより、予告なしに内容を変更・改編する場合があります。予めご了承下さい。
